PEEK & Teleskope

Ein weiterer Fall über PEEK und implantatgetragene Teleskope
von Dr.Rolf Vollmer, Dr.Martina Vollmer und ZTM Michael Anger.



Komplette Fallstudie von der Implantation bis zur Fertigstellung. Mit Praxisbildern und Bildern aus dem Dental Labor.



Dieser Artikel wächst Schritt für Schritt und wird ständig erweitert.



Wir beginnen zunächst mit den Primärteleskopen auf Implantaten :



Die Primärteile, gefertigt aus ausbrennbaren Kunststoff-Hilfsteilen. In Regio 24 musste ein angussfähiges Gold-Sekundärteil verwendet werden, weil keine anderen Hilfsteile mehr erhältlich waren.

Die Primärteile, gefertigt aus ausbrennbaren Kunststoff-Hilfsteilen. In Regio 24 musste ein angussfähiges Gold-Sekundärteil verwendet werden, weil keine anderen Hilfsteile mehr erhältlich waren.

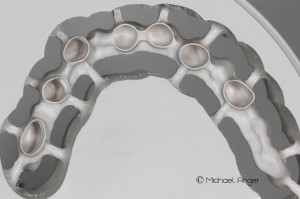

PEEK-Teleskope aus weissem PEEK. Hier sehen wir die Sekundärteleskop-Brücke im Blank direkt nach der Fräsung, ohne Nachbearbeitung.

PEEK-Teleskope aus weissem PEEK. Hier sehen wir die Sekundärteleskop-Brücke im Blank direkt nach der Fräsung, ohne Nachbearbeitung.

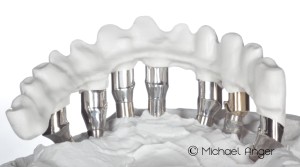

Die Sekundärkonstruktion nach der Ausarbeitung von basal. Im palatinalen Bereich wurde eine Verstärkung modelliert um eine höhere Steifigkeit des Gerüstes zu erreichen.

Die Sekundärkonstruktion nach der Ausarbeitung von basal. Im palatinalen Bereich wurde eine Verstärkung modelliert um eine höhere Steifigkeit des Gerüstes zu erreichen.

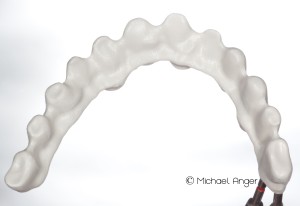

Das ausgearbeitete PEEK-Gerüst in der Okklusal-Ansicht. Zur Unterstützung der Kunststoffzähne wurde anatomisch modelliert.

Das ausgearbeitete PEEK-Gerüst in der Okklusal-Ansicht. Zur Unterstützung der Kunststoffzähne wurde anatomisch modelliert.

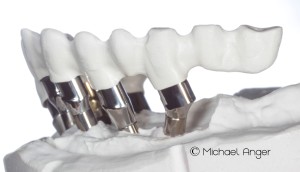

Das Aufsetzen des Sekundärgerüstes auf die implantatgetragenen Primärteleskope. Kein anderes Material gleitet beim Einfügen so sauber und weich wie PEEK.

Das Aufsetzen des Sekundärgerüstes auf die implantatgetragenen Primärteleskope. Kein anderes Material gleitet beim Einfügen so sauber und weich wie PEEK.
Dieses weiche Gleiten übertrifft die Galvano-Technik bei Weitem und wird von Behandlern und Patienten sehr geschätzt. Diese Konstruktion ist sehr leicht und dennoch höchst stabil.

Dieses weiche Gleiten übertrifft die Galvano-Technik bei Weitem und wird von Behandlern und Patienten sehr geschätzt. Diese Konstruktion ist sehr leicht und dennoch höchst stabil.
Die Einprobe der Primärteleskope im Mund mit Kontrolle des Übergangs von Gingiva und Teleskopabschluss.

Die Einprobe der Primärteleskope im Mund mit Kontrolle des Übergangs von Gingiva und Teleskopabschluss.

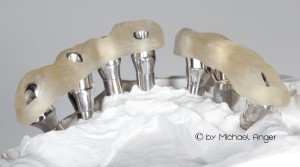

Getrennte Übertragungsschlüssel oder Kontrollschlüssel aus Piku-Plast Modellierkunststoff ermöglichen das Übersetzen oder die Kontrolle der korrekten Implantatposition im Mund.

Getrennte Übertragungsschlüssel oder Kontrollschlüssel aus Piku-Plast Modellierkunststoff ermöglichen das Übersetzen oder die Kontrolle der korrekten Implantatposition im Mund.
Die Wachsaufstellung auf dem Sekundärgerüst zur Einprobe im Mund. Kieferrelation, Ästhetik und Phonetik werden vor der Fertigstellung überprüft und gegebenenfalls korrigiert.

Die Wachsaufstellung auf dem Sekundärgerüst zur Einprobe im Mund. Kieferrelation, Ästhetik und Phonetik werden vor der Fertigstellung überprüft und gegebenenfalls korrigiert.

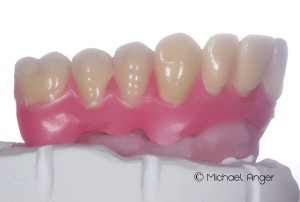

Die in Wachs aufgestellten Zähne. Die Gingiva-Anteile werden bei der Wachsanprobe ebenfalls kontrolliert um sicher zu stellen, dass die Prothese nach Fertigstellung basal bündig aufliegt.

Die in Wachs aufgestellten Zähne. Die Gingiva-Anteile werden bei der Wachsanprobe ebenfalls kontrolliert um sicher zu stellen, dass die Prothese nach Fertigstellung basal bündig aufliegt.
Die Übergänge PEEK-Kunststoff (hier noch in Wachs) müssen sauber und spaltfrei sein.

Die Übergänge PEEK-Kunststoff (hier noch in Wachs) müssen sauber und spaltfrei sein.

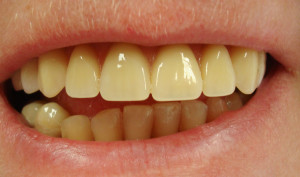

Bei dieser Einprobe werden die letzten Korrekturen vorgenommen und das Gesamtbild betrachtet.

Bei dieser Einprobe werden die letzten Korrekturen vorgenommen und das Gesamtbild betrachtet.



Bald kommen die nächsten Bilder und Texte zur Veröffentlichung.



Die Laborbilder werden Ihnen vorgestellt von dem Fräszentrum MA CAD/CAM-Service UG von Michael Anger

Die Laborbilder werden Ihnen vorgestellt von dem Fräszentrum MA CAD/CAM-Service UG von Michael Anger

http://www.ma-fraeszentrum.de/



Michael Anger
