Itero-Modelle / Itero-Models

Hier zeigen wir Ihnen die Wirkungsweise von Modellen aus dem Itero-Scan.
Here we show you the effectiveness of models from the Itero scan.

Für diese Arbeiten wird keine konventionelle Abformung ausgeführt, sondern lediglich ein Intraoral-Scan.
For this work, no conventional impression is running, but only an intraoral scan.

Die Modellation der Kronen oder Brücken erfolgt digital auf den Daten aus dem Mund-Scan.
The modeling of the crown or bridge is done digitally on the data from the mouth scan

Die Modelle lassen sich in die konfektionierten Halter einsetzen.
The models can be used in the made-holder.

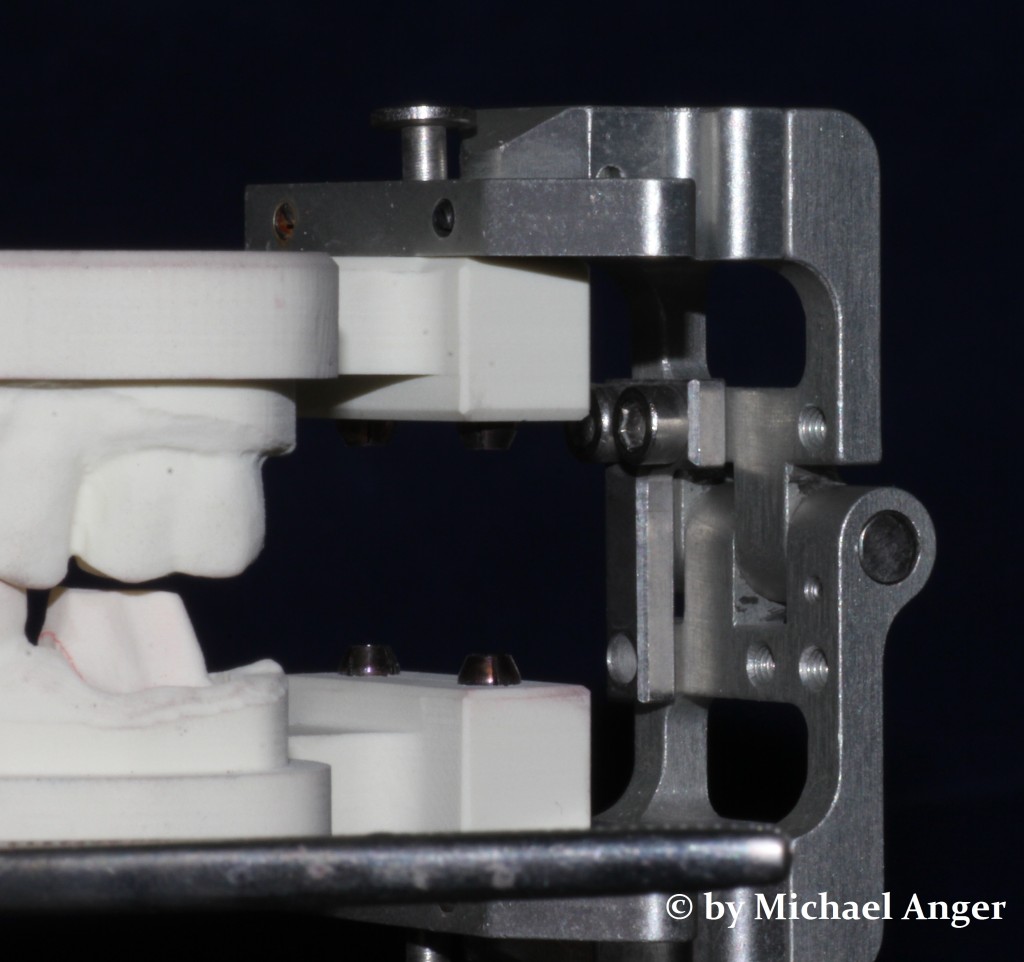

Diese Halter wirken wie ein einfacher Klipp-Klapp ohne dynamische Okklusion.
These holders act as a simple clip-clap without dynamic occlusion.

Lediglich durch die Flexibilität des Materials lässt sich eine Art „Hand-Artikulation ausführen.
Only by the flexibility of the material can be a kind of „hand–articulation been done.

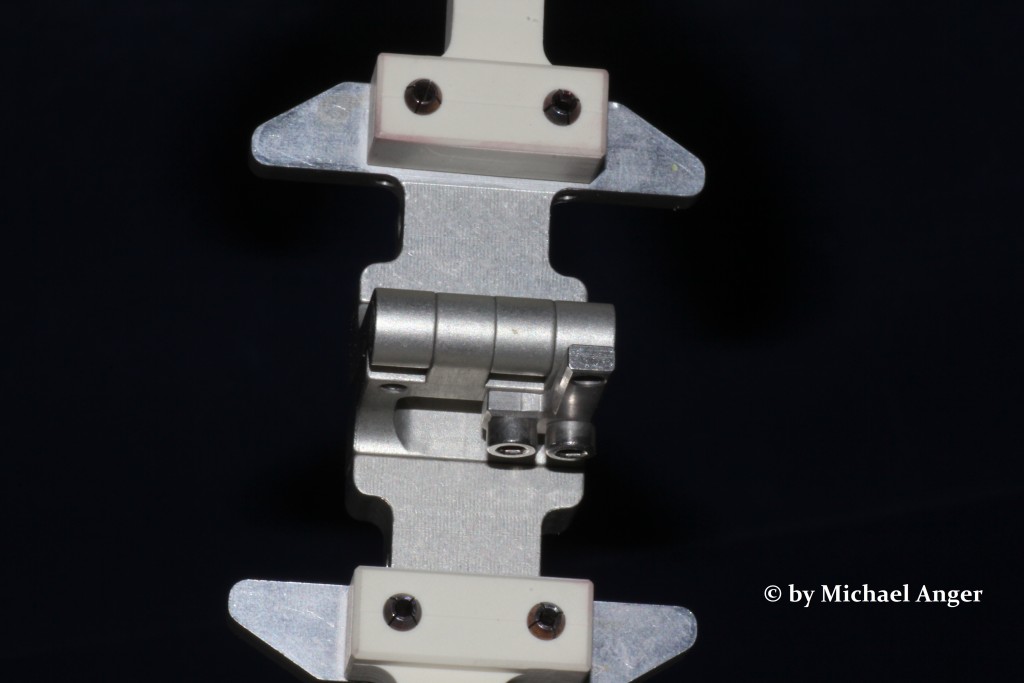

Hier nochmals die Ansicht des Artikulators von okklusal.
Here again, the view of the articulator from occlusal.

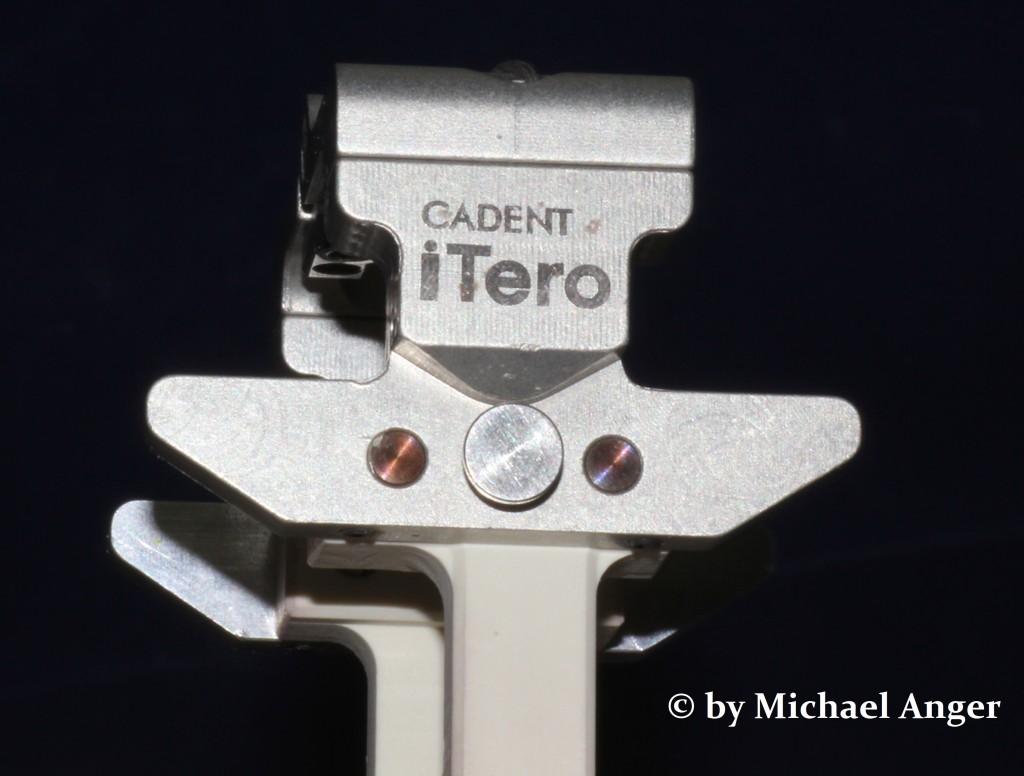

Die Modellteile werden hier in den Halter „eingeklickt“.
The model parts are here, „snapped“ into the holder.

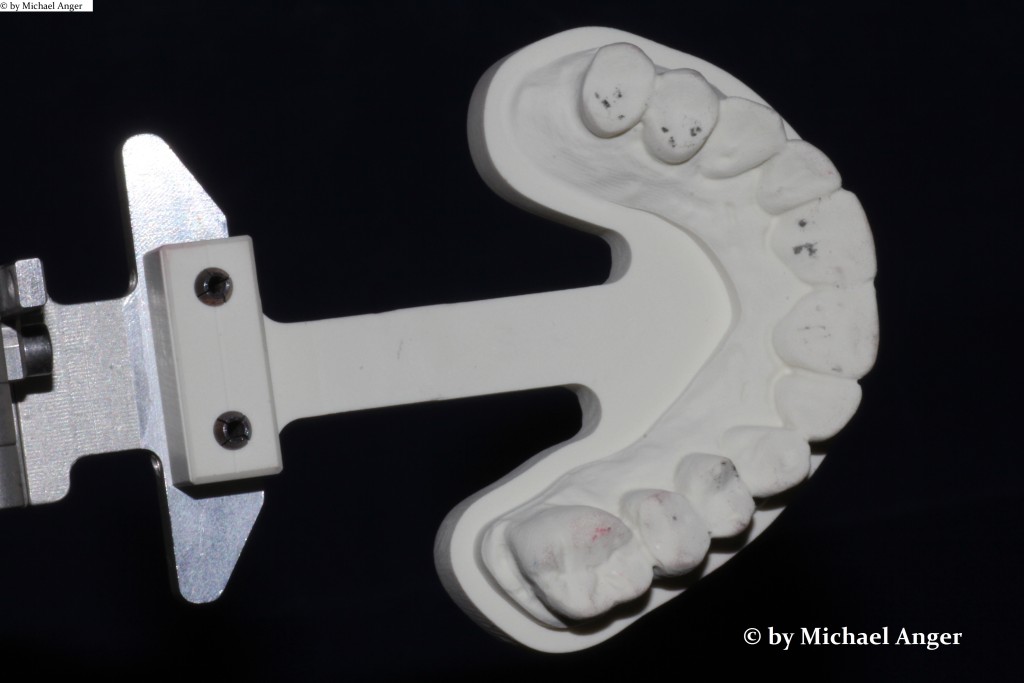

Hier nochmals beide Kiefer in der Halte-Vorrichtung.
Here again both jaws in the holding device.

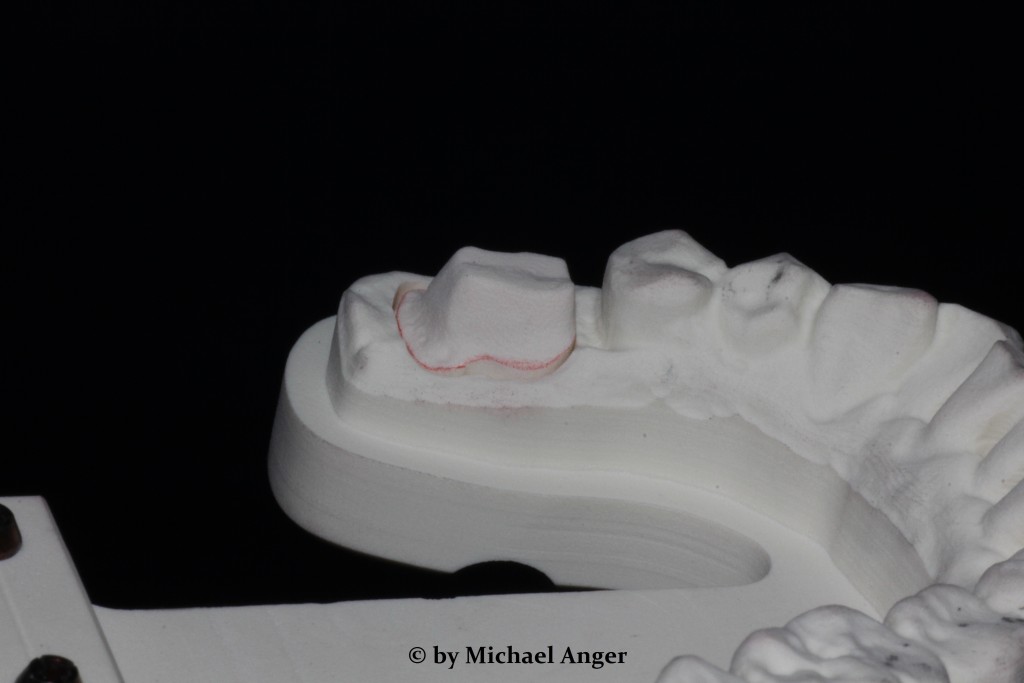

Im nächsetn Bild ist bereits der herausnehmbare Stumpf erkennbar. Die Präparationslinie haben wir hier farblich markiert.
In the next picture of removable stump is already seen. The preparation line we have marked with a color-pen.

In den nächsetn Bildern sehen wir den herausnehmbaren Stumpf und die Haltegeometrie für diesen.
In the next figures we see the removable stump and the holding geometry for this.

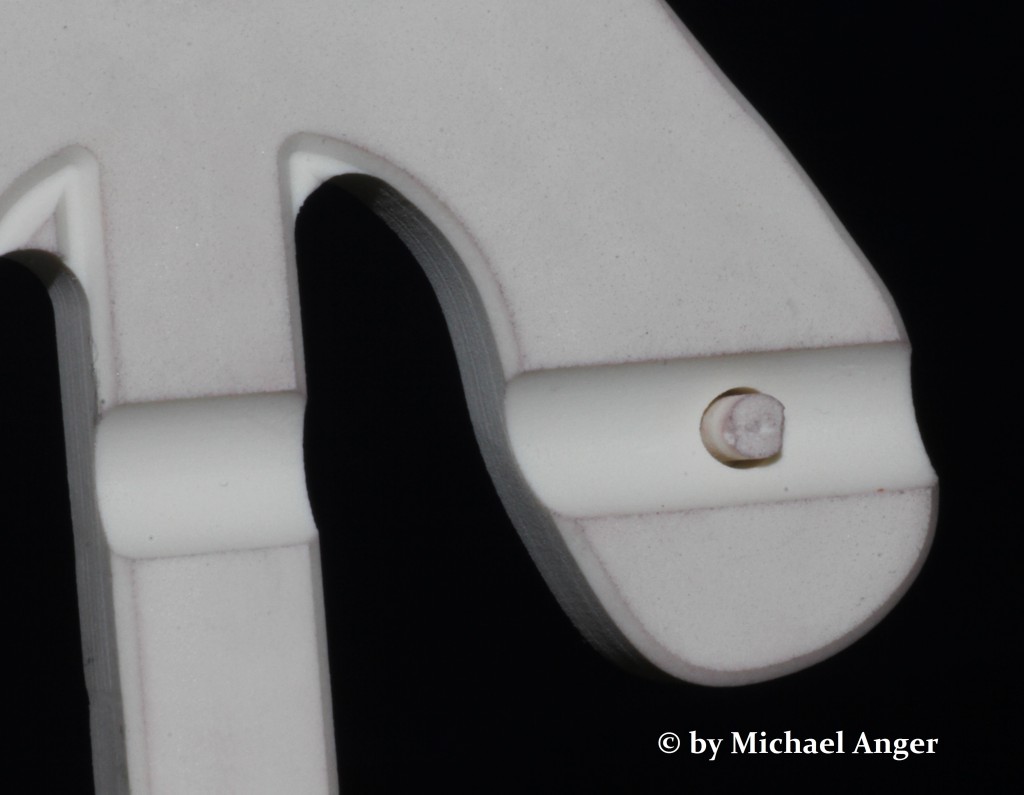

An der Basis des Modells befindet sich unter jedem Stumpf eine Rille aus der ein Pin herausragt. Durch Druck auf diesen Pin kann man den Stumpf aus der Modellbasis herausdrücken.
At the base of the model under each stump there is a groove in which a pin protrudes. By pressing on this pin the stump can be pressed out of of the model base.

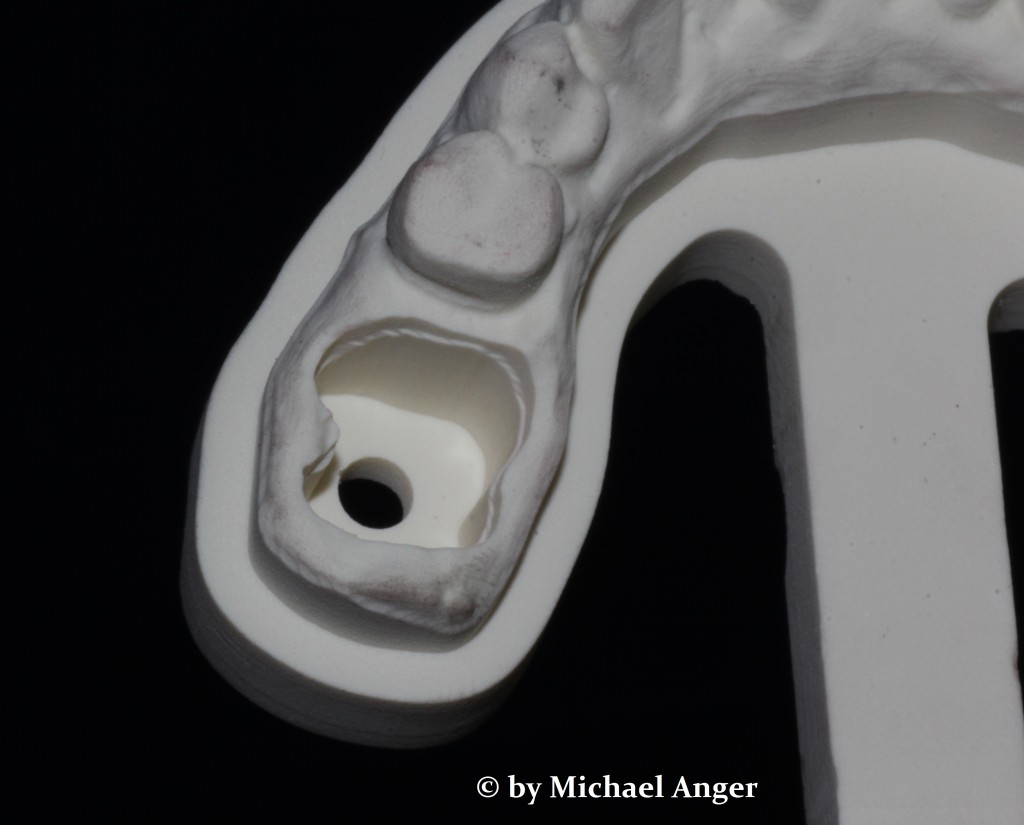

In diesem Bild sehen wir die Kavität in die der Stumpf eingesetzt wird von okklusal.

In this picture we see the cavity into which the stump is inserted from the occlusal.

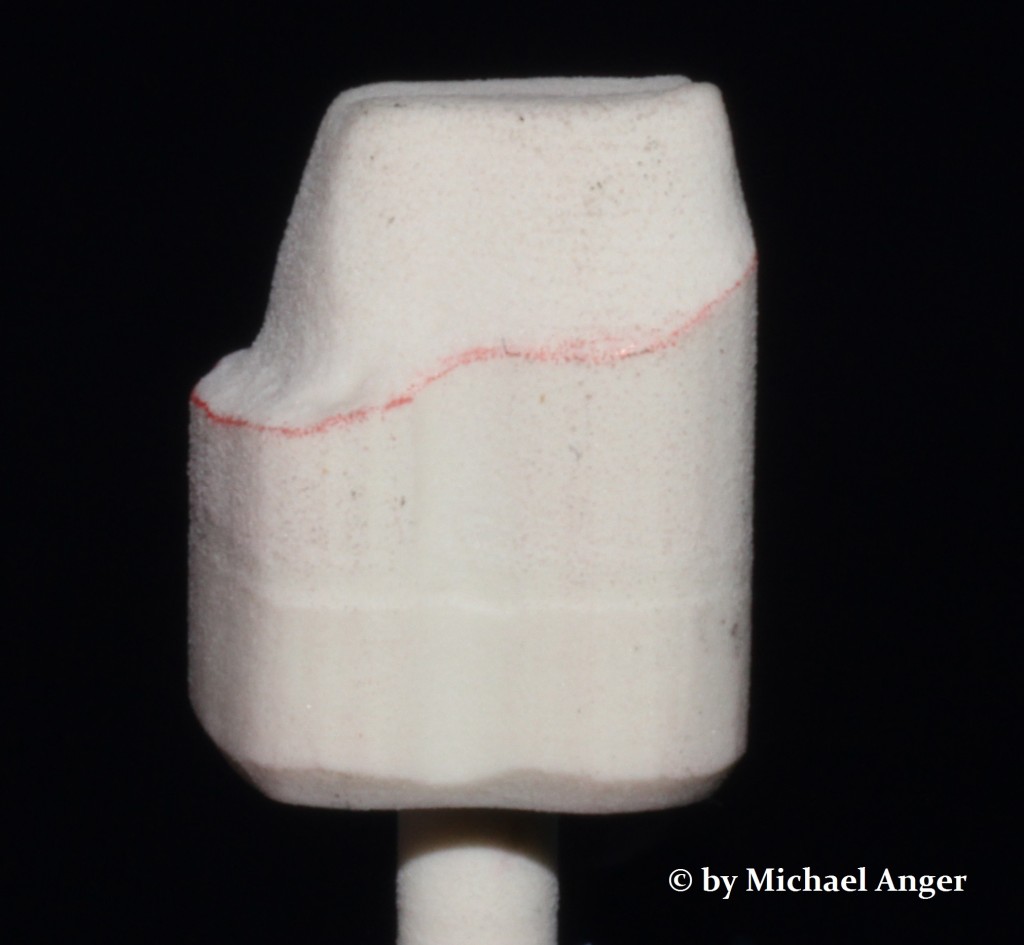

Und hier den Stumpf selbst. Diese gedruckten Oberflächen sind zu unsauber um hierauf die Arbeit selbst auszuführen. Sie dienen nur dazu, die computergestützt gefertigten Arbeiten aufzusetzen und weiter zu verarbeiten.
And here the stump itself. These printed surfaces shall be unclean thereto to perform the work themselves. It only serves to put on the computerized crafted work and further process serve.

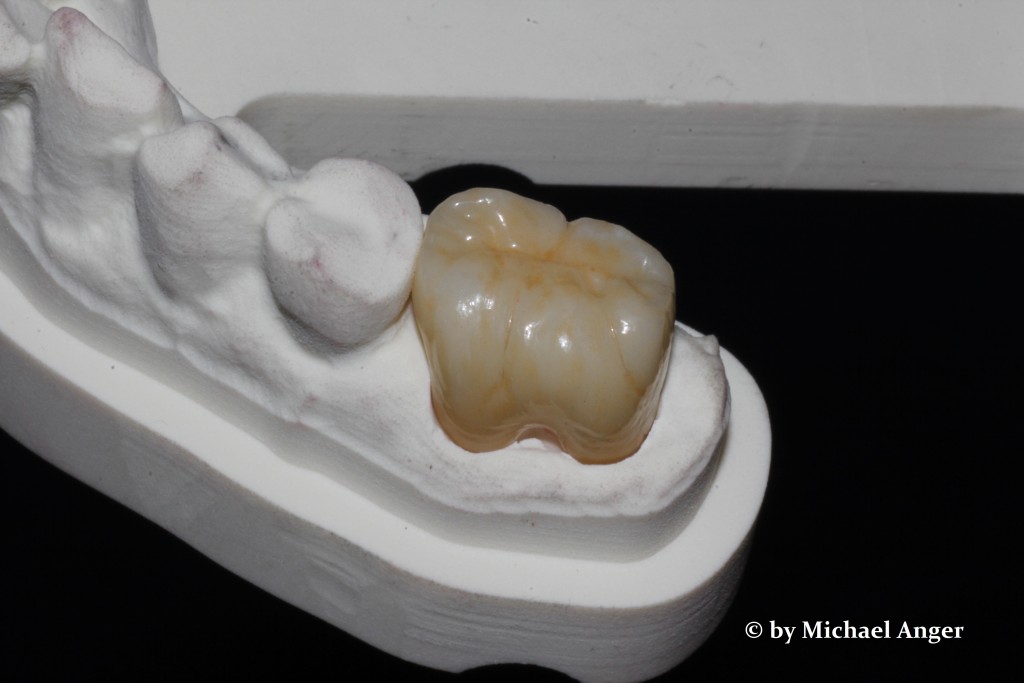

Mit Hilfe dieser Modelle erfolgt eine weitere Kontrolle der Okklusion, sowie der Approximalkontakte.
Using these models, a further control of the occlusion and the interproximal contacts can be done.

Der Zahnarzt schickt uns also den Datensatz zur Erstellung dieser Modelle. Auf diesem Datensatz fertigen wir digital die gewünschte Arbeit und lassen gleichzeitig die Träger-Modelle herstellen.

So the dentist send us the record to create these models. On this record, we produce the desired digital work and leave at the same time make the carrier models.

Weitere Informationen zu dieser Technik finden Sie in unseren Fachbeiträgen und Videos.

For more information on this technique can be found in our technical articles and videos.

Ich hoffe dieser Artikel hat Ihnen gefallen.

I hope you like this article.

Michael Anger
